다양한 측정결과
- 프로그램의 Auto Scan 및 자동 에지 감지방식에 의한 브리넬압흔 자동판독
- 수동/자동 측정모드 : 자동측정 Fail시 수동측정가능
- 캡쳐 이미지 위에 측정결과 직접표시

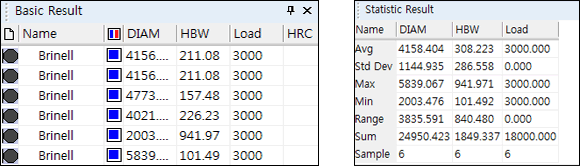

- 측정결과의 실시간 표시 : 기본 결과 및 통계결과
- 실시간 OK/NG 판정 : 기준값 및 상한 하한 값의 사용자 입력가능
- 다양한 경도 환산 테이블의 선택 및 실시간 환산값 표시
- 사용자가 원하는 환산테이블의 작성 가능
- 측정결과의 표시 설정 : 사용자가 원하는 항목만을 표시 가능
-
쉽고 간편한 교정

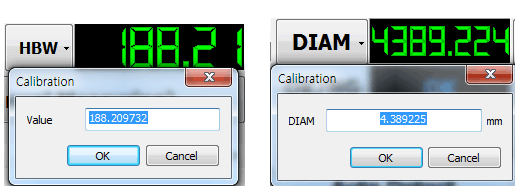

- 자동측정후 HBS 버튼을 누르면 나타나는 교정창에 표준시편의 경도값을 입력하는 것으로 교정완료
- 표준 시편이 없는 경우 DIAM 를 제공되는 Scale용 Film을 이용하여 직접 입력하는 것으로 교정완료
- 사용자가 원하는 환산테이블의 작성가능
-
다양한 환경설정
- 경도계 Ball Type 선택 : Steel(HBS)또는 Tungsten(HBW)
- Ball diameter(압자의 구경)의 선택 혹은 편집
- Test Force(하중값 및 단위) 선택 및 편집
- Distance Unit(거리 표시 단위)의 선택
- 프로그램 메뉴 언어의 변환 선택 : 한글 , 영어 -
주석
측정된 이미지 위에 사용자가 원하는 각종 도형 및 문자를 삽입 가능
-

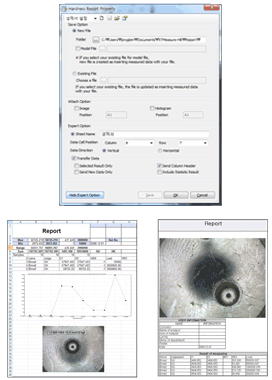

보고서
다양한 타입의 보고서 출력 / 사용자가 원하는 보고서 형식의 설정 가능
-
측정값 샘플
표준시편(기준값 : 지름 3.45 경도 311) 시험 성적서
No.
DIAM
HBW
1
3.451
310.85
2
3.45
311.13
3
3.45
311.03
4
3.449
311.23
5
3.451
310.93
6
3.451
310.97
7
3.451
310.81
8
3.45
310.99
9
3.453
310.58
10
3.452
310.69
이름
DIAM
HBW
평균
3.451
310.92
표준편차
0.001
0.185
최대
3.453
311.227
최소
3.449
310.579
범위
0.003
0.648
표본수
10
10
-
시스템 구성
- 소형 접촉식 Portable 현미경의 구성 : 고정배율 렌즈, 접촉식 카메라, 조명(LED & 필터)
- Video Cable 길이 : 2미터
- 소프트웨어 (XTMeasure-HB) CD & 소프트웨어 보안키
- 교정용 Scale film
- 교육용 동영상 CD
- 사용자 설명서추가 지원사항
BASIC
STANDARD
Pre-Setup
알루미늄 케이스
X
O
O
압흔 자동감지 측정
X
O
O
노트북 지원 및 초기 셋팅 X
X
O
