패치 - 클램프 실험에서 표본의 완벽한 선명도와 두께 및 세부 정보를 시각화


이클립스 특히 패치 - 클램프 실험을 촉진하는 모든 측면에서 electrophysiological 연구 기능을 강화 운용성 위해개발했습니다.

FN1에서 제공하는 장점은 슬림 바디, 간소화된 구조, 향상된 전극 배치, 긴 작동 거리와 큰 소음 감소를 포함하고
시편의 깊은 영역은 적외선 라이트와 함께 명확하게 볼 수 있습니다.

혁신 자동 멀티 패치 시스템 멀티포인트 패치 - 클램프 실험이 크게 첨단 연구의 효율성을 향상시키고,

정확하고 쉽게 실시 할 수 있습니다.




자동 멀티 패치 시스템



멀티 패치 시스템은 쉽게보기 및 배율 조정 작업 필드 모터를 FN1에 추가할 수 있습니다. 헌신적인 동력 manipulators의

추가로,  전극이 자동 목적이나 표본을 움직이지 않고 보기의 여러 분야에서  미리 선택한 셀로 이동할 수 있습

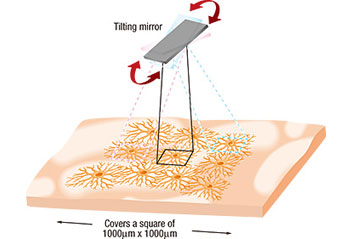

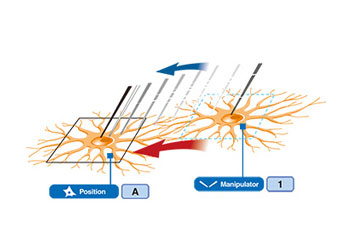

Viewfield는 광학적 요동에 의해 이동됩니다                                        전극은 viewfield의 변화와 함께 이동합니다.




하나의 렌즈로 높은 배율을 커버



새로 개발된 높은 NA는 긴 작동 거리 16X 목표 (NA 0.8 WD 3.0) 5.6x, 16X, 32x 및 선택적 배율 모듈과
결합 64x 배율을 제공합니다. 이 목표는 목표를 변경하지 않고 높은 배율 고해상도 분야 최대의
 낮은 배율 widefield에서 2.0mm로 관측이 가능합니다.






현6.jpg  현7.jpg  현8.jpg

                    5.6x                                                             32x                                                   64x

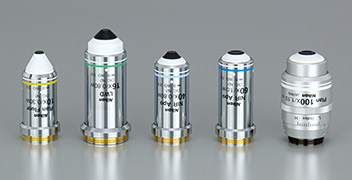

IR-DI와 함께 최고의 선명도와 이미지 깊이 영역


가까운 적외선 영역 (최대 850nm까지)의 축방향 색수차 명확하게 두꺼운 시료의 분 구조를 관찰하는
 40x 및 60x 목적에서 수정되었습니다.100x 목표 (NA 1.1, WD 2.5) 깊이 유발 수차 보정과 세계 최초의 물 마른 렌즈입니다.
특별한 보정 링 으로 , 이 렌즈는 조직의 깊이 이미징 또는 생리적 온도에서 작동하여 유도된 구면 수차를수정하실 수 있습니다.
따라서, 그것은 IR-DIC 이미지와 공촛점 애플 리케이션뿐만 아니라 다중 광자 이미징에 이상적입니다.



쉬운 전극의 배치



목표가 45 °까지 2.5-3.5mm 및 폭 넓은 접근 각도의 긴 WD가로 시편에 microelectrodes의 접근이 용이합니다.



안전하고 쉬운 객관적인 역전

배율을 전환할 때 슬라이딩 코받이에 장착된 목표가 심해질 수 있습니다.
이것은 조작하는 사람 또는 챔버 충돌에서 목표를 방지할 수 있습니다.
철회의 거리가 15mm이기 때문에,   두꺼운 유리 접시가 보호됩니다.
렌즈 상단은 표본 장애의 위험을 제거하기 위해 레버를 사용하여 목욕 솔루션으로 (약 1mm) 쉽게 빠져 될 수 있습니다.




사용자의 범위내에서 조정


 포커스 노브 및 현장 다이아 프램 링은 현미경 기지의 전면 부분에 위치하고,  고정된 스테이지를 사용하는 경우이므로

작업이 용이합니다. 선택적 원격 핸들로 새장 밖에서 작업을 활성화할 수 있습니다.




향상된 노이즈 감소


 전기 노이즈가 성공적으로 새장 밖에서 시스템에 빛을 가져다준  광섬유 조명을 이용하며
현미경의 모든 주요 부품에 접지 핀을 연결하여 단축되었습니다. 또한,   현미경의 강성을 향상시키기 위해
중요한 측정 및 시뮬레이션 분석을 수행하여 진동 소음이 단축되었습니다.

실험적요구에대한 광범위한 대응




 바디과 팔 사이에 스페이서를 삽입하여 현미경 높이 10~30mm을 높일 수 있습니다.
이것은 대규모 표본 관찰을 용이하게합니다.  또한, 응축기, 하위 단계와 포탑은 실험 목적에 따라 더 많은 여유 공간을
허용하기 위해 현미경에서 완전히 제거할 수 있습니다.






사양
