HM-1XX 마이크로 경도계
4.903x10- 3N- 19.61N의 넓은 범위의 시험 하중으로 다양한 타입의 시편 측정 가능.
하중 유지 시간은 5-99초 사이에서 1초 간격으로 설정 가능
압흔의 최소 판독은 0.01um이며 이것은 고정도로 소형 압자를 측정 할 수 있게 함
HM-101 경제적인 수동 타입 | HM-102 경제적인 디지털 타입 | ||
HM-112 측정 결과의 디지털 표시 및 통계 | |
HM-103 | |
HM-113 |
테크니컬 데이터
| 시험 하중 범위 | 98.07, 245.2, 490.3, 980.7, 1961, 2942, 4903, 9807mN |
| 시험 하중 설정 | 다이얼 |
| 로딩 정도 | 1% (1gf 미만은 무시) |
| 하중 제어 | 자동(부하, 유지, 제하) |
| 하중 유지 시간 | 5 - 30초 : HM-101 5 - 60초 : HM-102, HM-103 5 - 99초 : HM-112, HM-113 |
| XY 스테이지 | 스테이지 크기 : 100 X 100 mm 이동 범위 : 25 x 25mm, 마이크로미터 헤드 부착 최소 눈금 : 0.01mm : HM-101, HM-102, HM-103 0.001mm : HM-112, HM-113 |
| 최대 시편 높이 | 95mm |
| 최대 시편 폭 | 150mm(압자 축 중심 기준) |
| 압자/대물렌즈 터렛 | 수동 타입 |
| 압자 장착 | 1개 |
| 대물렌즈 장착 | 2개(10x, 50x) |
| 광로 | 2(측정/노출) |
| 최소 눈금 | 0.1um (0.2um:HM-101) |
| 데이터 출력 | RS-232C, 디지매틱 코드(SPC) 및 센트로닉스 |
| 전원 | 100/120/220/240V AC, 50/60hz |
| 치수(WxDxH) | 본체 : 410 x 600 x 590 mm 콘트롤 유닛 : 165 x 260 x 105mm |
| 중량(본체) | 42kg |
사양
| 모델 번호 | HM-101 | HM-102 | HM-103 | HM-112 | HM-113 |
| 시험 하중 범위 | 98.07, 245.2, 490.3, 980.7, 1961, 2942, 4903, 9807mN | ||||
| 시험 하중 설정 | 다이얼 | 다이얼 | 다이얼 | 다이얼 | 다이얼 |

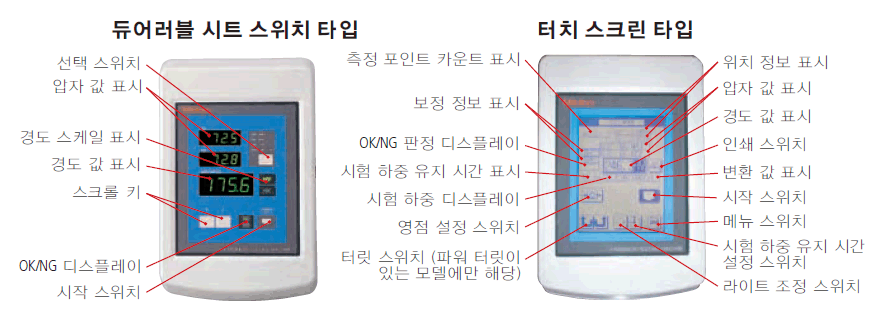

| 콘트롤 유닛 | - | 듀어러블 시트 타입 | 터치 스크린 타입 | ||
| 비디오 모니터 | - | - | 9" B/W | - | 9" B/W |
| 압자/대물렌즈 터렛 | 수동 타입 | 수동 타입 | 수동 타입 | 수동 타입 | 수동 타입 |
| 압자 장착 | 1 | 1 | 1 | 1 | 1 |
| 대물렌즈 장착 | 1(관찰) 1(측정) | 2(측정) | 2(측정) | 2(측정) | 2(측정) |
